SAN双活数据中心解决方案

　　SAN双活数据中心解决方案

　　华为HyperMetro特性又称双活特性(以下统称双活特性)，双活特性中的两个数据中心互为备份，且都处于运行状态。当一个数据中心发生设备故障，甚至数据中心整体故障时，业务自动切换到另一个数据中心，解决了传统灾备业务无法自动切换的问题。提供给用户别的数据可靠性以及业务连续性的同时，提高存储系统的资源利用率。

　　华为提出以OceanStor存储系统为基础的存储双活架构，为客户建设业务不间断运行的解决方案，包括本地数据中心部署逻辑架构和跨数据中心部署逻辑架构。

　　· 本地数据中心部署

　　通常部署在同园区的不同机房中。

　　主机采用集群部署方式。主机与存储间通常通过交换机方式通信，支持FC交换机或IP交换机。同时存储侧部署存储双写镜像通道，保证双活业务的运行。

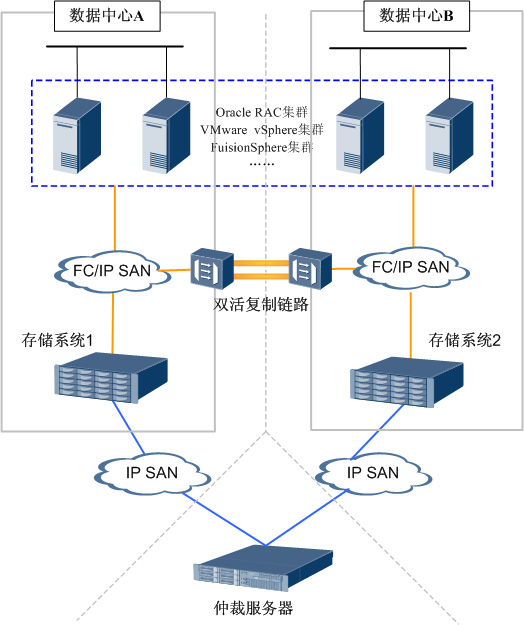

　　方案逻辑示意图如图1所示。

　　图1 本地数据中心部署

　　· 跨数据中心部署

　　通常部署在同城或相近城市存在的两个数据中心，其物理距离在300km以内，两个数据中心均处于运行状态，可同时承担相同业务，提高数据中心的整体服务能力和系统资源利用率，当单数据中心故障时，业务自动切换到另一个数据中心。

　　对于跨数据中心场景，在长距离传输(FC组网≥25km;IP组网≥80km)时，方案需要配套波分设备来保证网络传输时延。同时存储侧部署存储双活镜像通道，保证双活业务的运行。

　　方案逻辑示意图如图2所示。

　　图2 跨数据中心部署

　　SAN双活解决方案的整体特点：

　　· 数据双写技术，确保存储冗余，单存储或生产中心故障时，数据零丢失，业务快速切换，大化保护客户业务的连续运行。满足业务RTO=0，RPO=0的业务需求。

　　说明：

　　双活应用于典型集群场景时，能满足RTO=0的目标。如果应用为虚拟化集群，集群中一台主机故障时，虚拟机自动在其他主机上重启恢复，所以此场景下RTO≈0。

　　· 存储HyperMetro可与SmartVirtualization结合，兼容异构存储，网络层实现资源整合，保护客户的现有投资。

　　· 可结合HyperReplication特性，平滑升级为两地三中心方案。

　　说明：

　　关于两地三中心方案的介绍及具体配置，请参见《业务连续性灾备解决方案 产品文档(两地三中心)》。

　　基于以上特点，双活解决方案可广泛用于医疗、金融、社保等行业。
